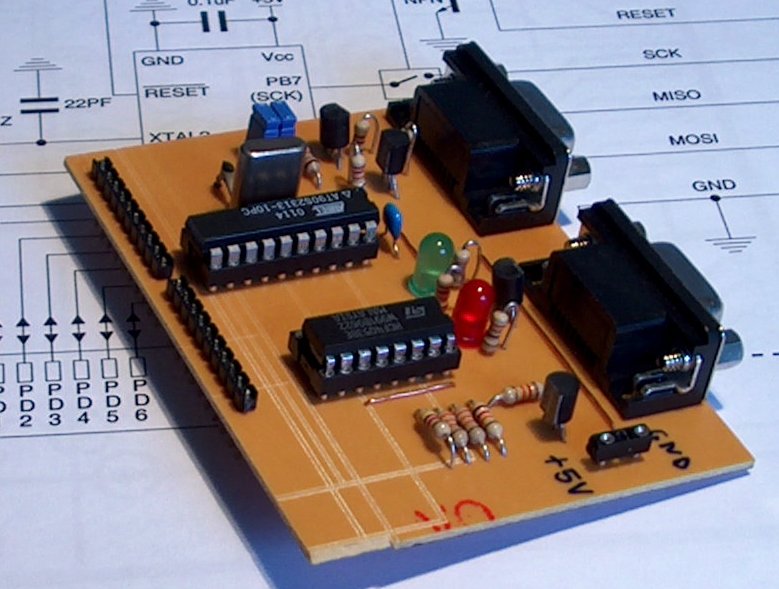

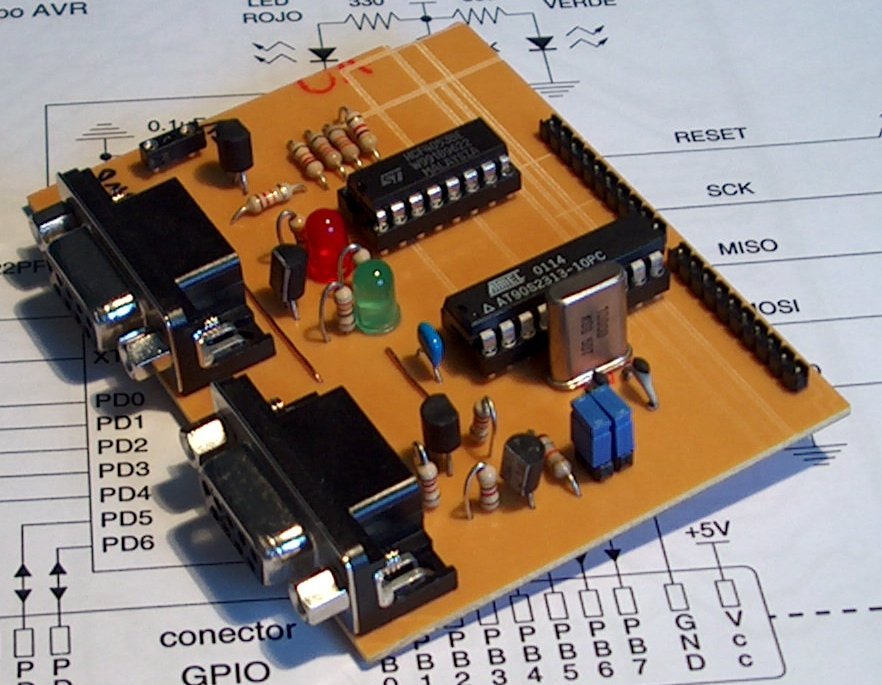

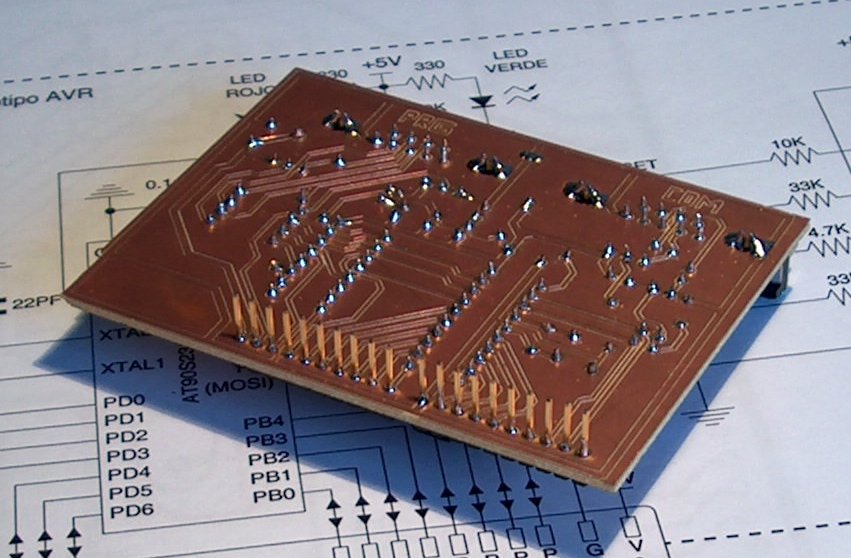

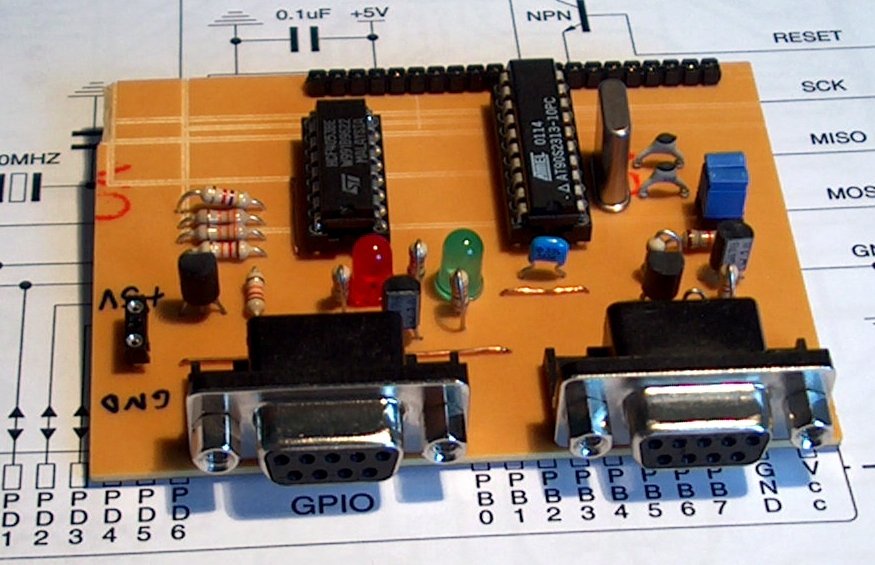

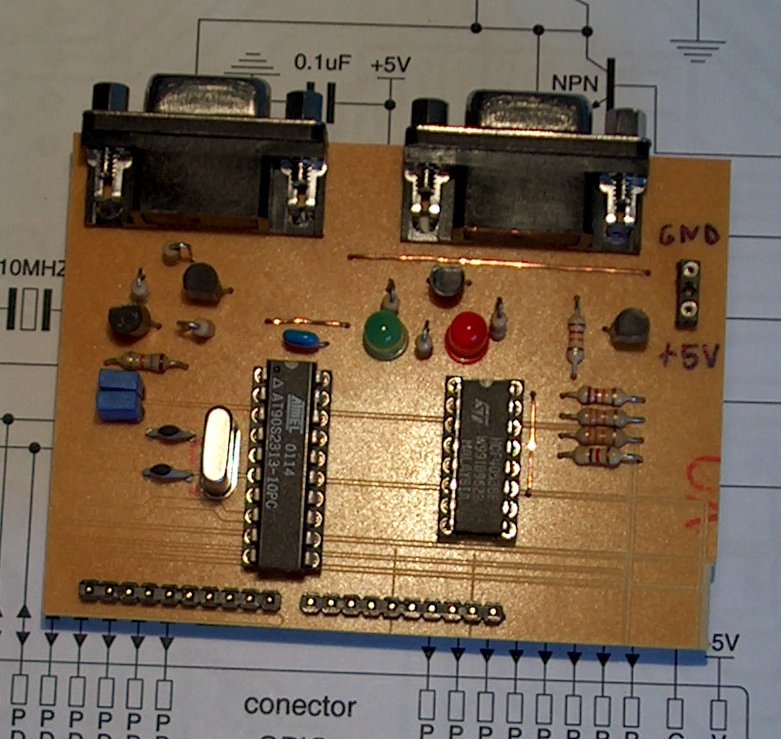

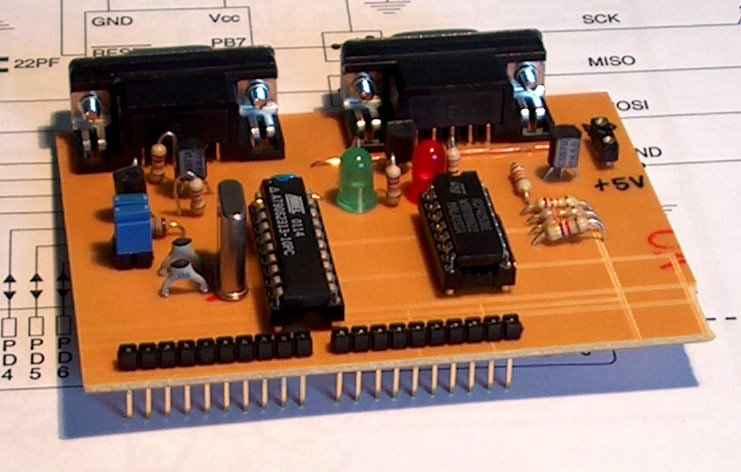

El circuito que se describe a continuación incluye un microcontrolador AVR AT90S2313 y la electrónica adicional para permitir su programación desde el PC sin que sea necesario desconectar el micro del circuito. El prototipo también incluye un puerto serie de modo que puede utilizarse el PC como terminal del micro. Los 20 pines del microcontrolador estan accesibles en una tira de "jumpers" que se puede pinchar en las tablas de montaje del laboratorio. Los pines -Reset, Xtal1 y Xtal2 no están conectados.


• Esquema: avr_isp.pdf
• Distribución de los componentes: avr_isp_comp.pdf

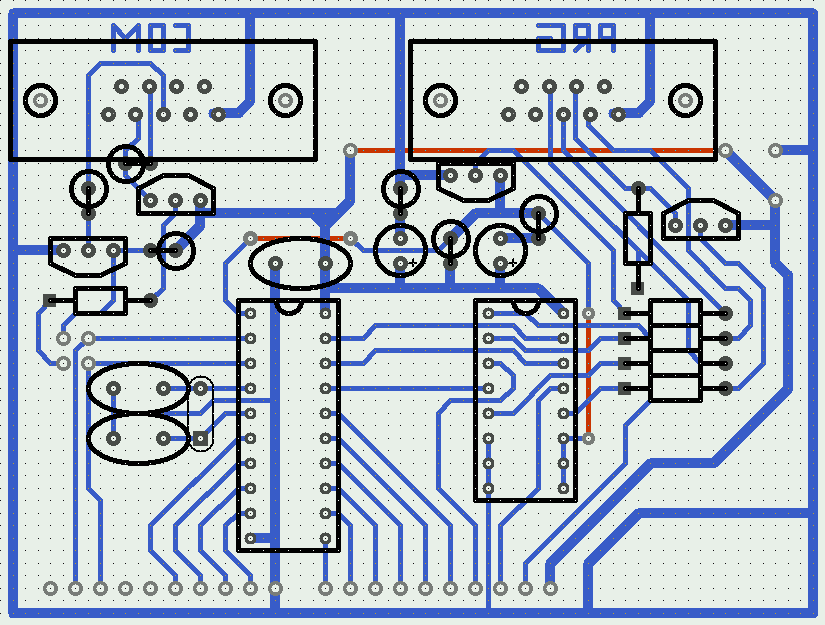

• Rutado (visto desde el lado de los componentes): avrproto.gif
• Máscara para la cara de soldadura (escala 1:1): soldadura.ps
• Lista de componentes: lista_comp.txt

Todo el software necesario para el desarrollo de programas para el AVR y su programación funciona en el sistema operativo Linux y es de dominio público. Se dispone de los siguientes componentes:

• Ensamblador, linker y otras utilidades para AVR: binutils (gnu)
• avr-as (ensamblador)
• avr-ld (linker)
• avr-objcopy (conversión de formatos ejecutables)
• avr-objdump (desensamblador)
• Compilador de lenguaje C para AVR: avr-gcc (gnu)
• Gestión de proyectos: make (gnu)
• Programación del microcontrolador: avrprg.tgz  (Web)

• Este programa necesita la librería XFORMS
• Terminal serie: terminal.c (J. Arias)
